Описание работы АПК «ЭНЕРГОЭКОНОМ-М1»

Принцип действия

Принцип действия основан на изменении параметров электроэнергии, проходящей по одному из двух проводников, путём влияния электромагнитного потока второго проводника на первый. Таким образом происходит регулирование напряжения.

Регулирование напряжения осуществляется при помощи ЭДС в регулирующих обмотках однофазных трансформаторов. ЭДС регулирующей обмотки влияет на напряжение в основной обмотке, тем самым изменяя напряжение – понижая или повышая его в зависимости от действующего значения.

Статические электромагнитные устройства (далее СЭУ) могут иметь от одной до трёх регулирующих обмоток, позволяющие осуществлять одно\двух\трёх ступенчатое регулирование напряжения. Стандартные диапазоны ступеней регулирования: 2,3%Uном; 4,5%Uном; 6,8%Uном.

Таким образом осуществляется пропорциональное регулирование напряжения.

Режимы работы. Управление

НКУ имеет следующие режимы работы:

• понижение напряжения,
• повышение напряжения,
• байпас.

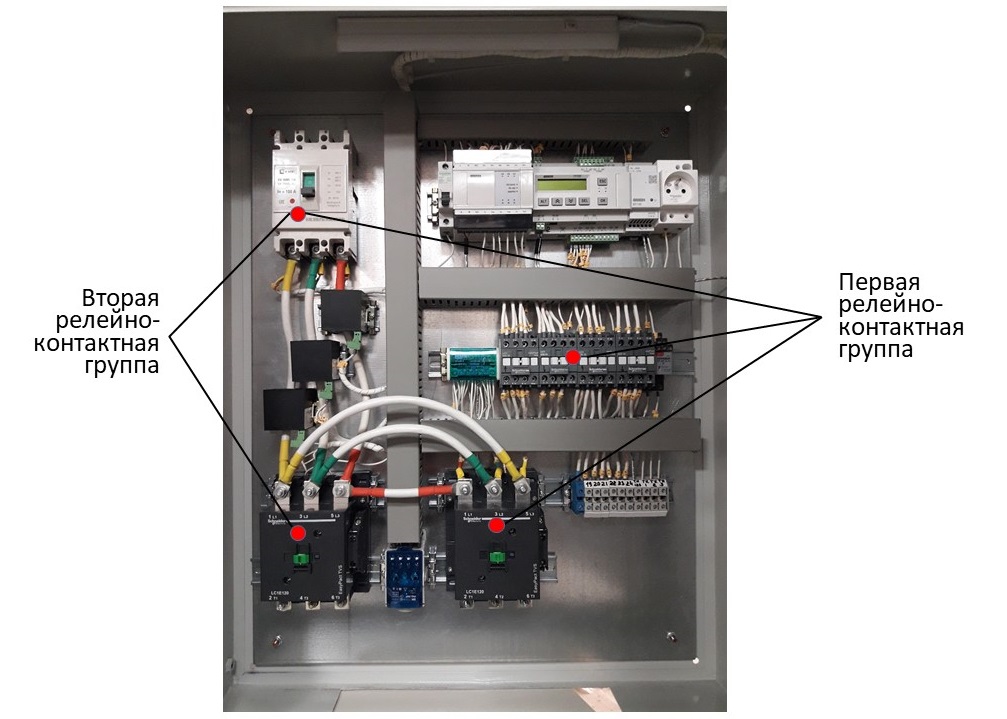

НКУ имеет в своей схеме две релейно-контактные группы, которые обеспечивают работу указанных режимов (см. рис.3).

Рис.3

Ввод линии электроснабжения в НКУ организован через автоматический выключатель. На этом участке этой линии подключено устройство измерения параметров электроэнергии (далее УИПЭ). В НКУ мощностью от 100А и более на этом участке дополнительно устанавливаются трансформаторы тока.

Измеренные по каждой фазе значения всех основных параметров электроэнергии УИПЭ передаёт в контроллер. В контроллере предустановлено программное обеспечение ООО «ТАТТЕХНОЛОГИЯ» и введены пороговые значения:

• напряжения (нижнее, верхнее),
• тока (верхнее),
• температуры (верхнее)

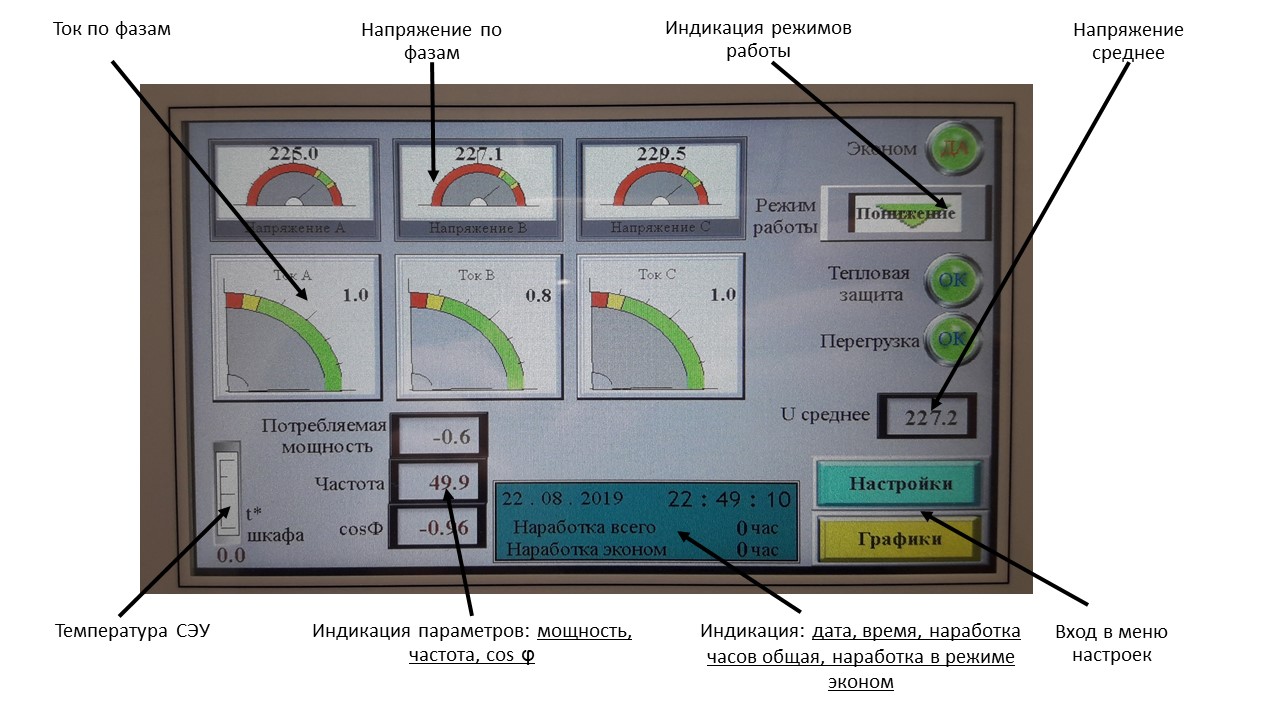

Данные пороги можно задавать с панели контроллера Панель оператора позволяет осуществлять визуальный контроль основных параметров, представленных на рис.4.

Рис.4

После автоматического выключателя линия разветвляется на релейно-контактные группы, осуществляющие нижеследующие режимы работы.

 Режим «понижения напряжения»

Данный режим автоматически включается, если входное напряжение выше установленного «верхнего порога». В этом режиме задействована первая релейно-контактная группа: вводной автоматический выключатель, контактор режима «эконом», группа контакторов переключения регулирующих обмоток, клеммная группа, а также три однофазных СЭУ.

СЭУ имеют две обмотки: основная и регулирующая.

Для понижения напряжения, на регулирующей обмотке, создаётся электромагнитный поток, встречно-направленный основному потоку на основной обмотке СЭУ.

В режиме «эконом» входное напряжение регулируется по каждой фазе с помощью однофазных СЭУ П-регулированием, изменяя его на один из трёх диапазонов в зависимости от уровня входного напряжения так, что на выходе из НКУ напряжение ниже входного.

При режиме «эконом» светится зелёная лампа на внешней панели шкафа, на панели оператора светится индикатор «эконом», в окне «Режим работы» указывается «Понижение».

Внимание! В результате работы в данном режиме в сети может происходить снижение реактивной составляющей мощности от 21,2 до 37,5 %.

Режим «повышение напряжения»

Данный режим автоматически включается, если входное напряжение ниже установленного «нижнего порога». В этом режиме задействована первая релейно-контактная группа: вводной автоматический выключатель, контактор режима «эконом», группа контакторов переключения регулирующих обмоток, клеммная группа, а также три однофазных СЭУ.

Для повышения напряжения на регулирующей обмотке создаётся электромагнитный поток попутно-направленный основному потоку на основной обмотке СЭУ.

В режиме «эконом» входное напряжение регулируется по каждой фазе с помощью однофазных СЭУ П-регулированием, изменяя его на один из трёх диапазонов в зависимости от уровня входного напряжения так, что на выходе из НКУ напряжение выше входного.

При данном включенном режиме светится красная лампа на внешней панели шкафа, на панели оператора светится индикатор «байпас», в окне «Режим работы» указывается «Повышение».

Режим «байпас»

Данный режим автоматически включается, если:

• превышена температура поверхности обмоток СЭУ (90 Град. Цельсия),
• превышено пороговое значение тока по любой из фаз.

В этом режиме задействована вторая релейно-контактная группа: вводной автоматический выключатель, контактор режима «байпас».

В случае превышения предельно допустимой температуры обмоток СЭУ, температурный датчик, вмонтированный в СЭУ, подаёт сигнал на контроллер, который подаёт сигнал на размыкание контактора «эконом», размыкание группы контакторов переключения регулирующих обмоток и замыкание контактора «байпас».

В этом случае светится красная лампа на внешней панели шкафа, на панели в окне «Режим работы» указывается «Байпас» и светится красным цветом индикатор «тепловая защита».

Внимание! Для данного случая, обратное включение НКУ, возможно только в ручном режиме с помощью кулачкового переключателя.

Обязателен визуальный осмотр НКУ, и выяснение причин повышения температуры СЭУ.

В случае превышения тока по любой из фаз выше порогового значения, выставленного в контроллере, УИПЭ подаёт соответствующий сигнал в контроллер, который подаёт сигнал на размыкание контактора «эконом», размыкание группы контакторов переключения регулирующих обмоток и замыкание контактора «байпас».

Во всех этих случаях светится красная лампа на внешней панели шкафа, на панели в окне «Режим работы» указывается «Байпас» и светится индикатор «перегрузка».

Когда параметры сети по току возвращаются в рамки заданных значений, НКУ в автоматическом режиме по заданному алгоритму переключается в режим «эконом».

Режим «байпас» можно включать принудительно с помощью кулачкового переключателя для различных случаев, например, техническое облуживание НКУ.

Система диспетчеризации энергоснабжения объектов

Подключение к данной системе осуществляется по заказу. Данная система позволяет удалённо контролировать и управлять главными параметрами энергоснабжения.

Краткий перечень функций системы:

• ввод списком объектов, подключённых к системе,
• архивация основных показателей (мощности, напряжение, токи, температура СЭУ),
• представление данных в графическом виде, в виде таблиц и Отчётов,
• информирование о нештатных ситуациях,
• удалённое управление устройством.
