МОДИФИКАЦИЯ №3. ШУНО «ЭНЕРГОЭКОНОМ-М3»

для автоматизации процесса управления сетями наружного освещения на предприятиях городских электрических сетей, электросетевых предприятиях наружного освещения городов, промышленных предприятиях и т.п.

Назначение

ШУНО «ЭНЕРГОЭКОНОМ-М3» применяется на распределительных сетях переменного тока, напряжением 0,4кВ и предназначен для автоматизации процесса управления сетями наружного освещения на предприятиях городских электрических сетей, электросетевых предприятиях наружного освещения городов, промышленных предприятиях и т.п.

 Конструкция

Состоит из одного шкафа с установленными в него приборами, аппаратами, электроизделиями и всеми выполненными электрическими, механическими соединениями и монтажными элементами.

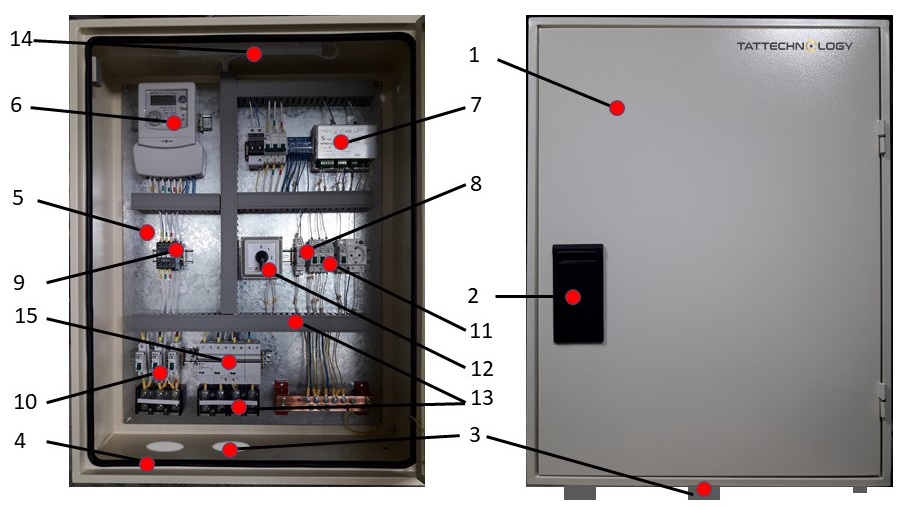

ШУНО «ЭНЕРГОЭКОНОМ-М3», (далее ШУНО) это навесная металлоконструкция одностороннего обслуживания, состоящая из следующих компонентов (см. рис.1):

prodSHUNOM3

Рис.1

  • неразборный металлический щит с дверцей (поз.1), со встроенным замком двойной защиты (механический и навесной) имеющим внешнюю крышку для защиты от внешних погодных факторов (поз.2); герметичными отверстиями для ввода\вывода кабелей (поз.3); съёмным уплотнением по всему периметру прилегания дверцы и корпуса (4); с прочным полимерным покрытием;
  • монтажные панели (поз.5), устанавливаемые на внутренние стенки щита;
  • аппаратура контроля, управления и сигнализации, установленная в соответствии с электрической монтажной схемой, в том числе:
1. устройство измерения основных параметров электроэнергии (поз.6);
2. контроллер (поз.7);
3. устройство автономного управления освещением типа фотореле с датчиком освещённости (поз.8);
4. электрические аппараты включения и отключения силовых цепей: контактор (поз.9), автоматы (поз.10);
5. автоматы защиты цепей управления (поз.11);
6. УЗИП (поз.15);
7. кулачковый переключатель (поз.12);
8. кабель-каналы, кабели, силовые клеммы (поз.13);
9. лампы внутренней подсветки шкафа (поз.14);

Электрические соединения выполняются изолированными проводами с медными жилами и\или медными шинами.

Работа

ШУНО обеспечивает следующие режимы работы систем освещения:

Режим «Автономный»
Автономное управление обеспечивается фотореле с выносным датчиком освещённости, или астрономическим реле.

Режим «Автоматизированный»
Данный режим осуществляется на основе АСУНО с применением контроллера.
Оба режима поддерживаются непосредственным управлением контроллером. Контроллер выполняет следующие основные функции:
  • управление работой ШУНО во всех заложенных режимах;
  • контроль всех необходимых параметров энергопотребления, передаваемых из прибора учёта электроэнергии;
  • обработка и исполнение команд, передаваемых из диспетчерского пункта;
  • формирование пакета данных для передачи в диспетчерский пункт.
Защита отходящих линий в аварийной ситуации обеспечивается автоматическими выключателями.
Распределение входящего напряжения по направлениям отходящих линий обеспечивается группой силовых коммутационных аппаратов: вводной автомат, электромагнитные контакторы, а также силовыми линиями.

Подробное описание режимов в описании АСУНО.

Ручное переключение режимов осуществляется кулачковым переключателем.
