Применение НКУ «ЭНЕРГОЭКОНОМ»

НКУ «ЭНЕРГОЭКОНОМ» применяется на распределительных сетях переменного тока, напряжением 0,4кВ.

НКУ «ЭНЕРГОЭКОНОМ» может эксплуатироваться на любых объектах любой сферы деятельности.

Модели. Функции. Назначение. Рекомендации по применению

НКУ АПК «ЭНЕРГОЭКОНОМ-М2» выпускается в нескольких моделях:

• АПК «ЭНЕРГОЭКОНОМ-М 2.1 АТСУ»
• АПК «ЭНЕРГОЭКОНОМ-М 2.2 АУКРМ»

Общая функция, имеющаяся у всех моделей М2 - это автоматическое регулирование напряжения в электрической сети 0,4 кВ. в заданных пределах, осуществляемое для обеспечения технически допустимых условий работы потребителей электрической энергии и собственно системы, а также для повышения экономичности и эффективности их работы.

По вторичным функциям модели различаются.

• АПК «ЭНЕРГОЭКОНОМ-М 2.1 АТСУ» осуществляет симметрирование нагрузки, устраняет перекос, обеспечивает объект собственным нулём при его обрыве.
• АПК «ЭНЕРГОЭКОНОМ-М 2.2 АУКРМ» - осуществляет компенсацию реактивной мощности.

 Устройство, элементная база

Состоит из двух шкафов:

• шкаф управления (далее ШУ, см. рис.1),
• шкаф силовой (далее ШС, см. рис.2),

с установленными в них приборами, аппаратами, электроизделиями, статическими электромагнитными устройствами (далее СЭУ) и всеми выполненными электрическими, механическими соединениями и монтажными элементами.

В свою очередь ШС состоит из двух блоков – блок№1 и блок№2.

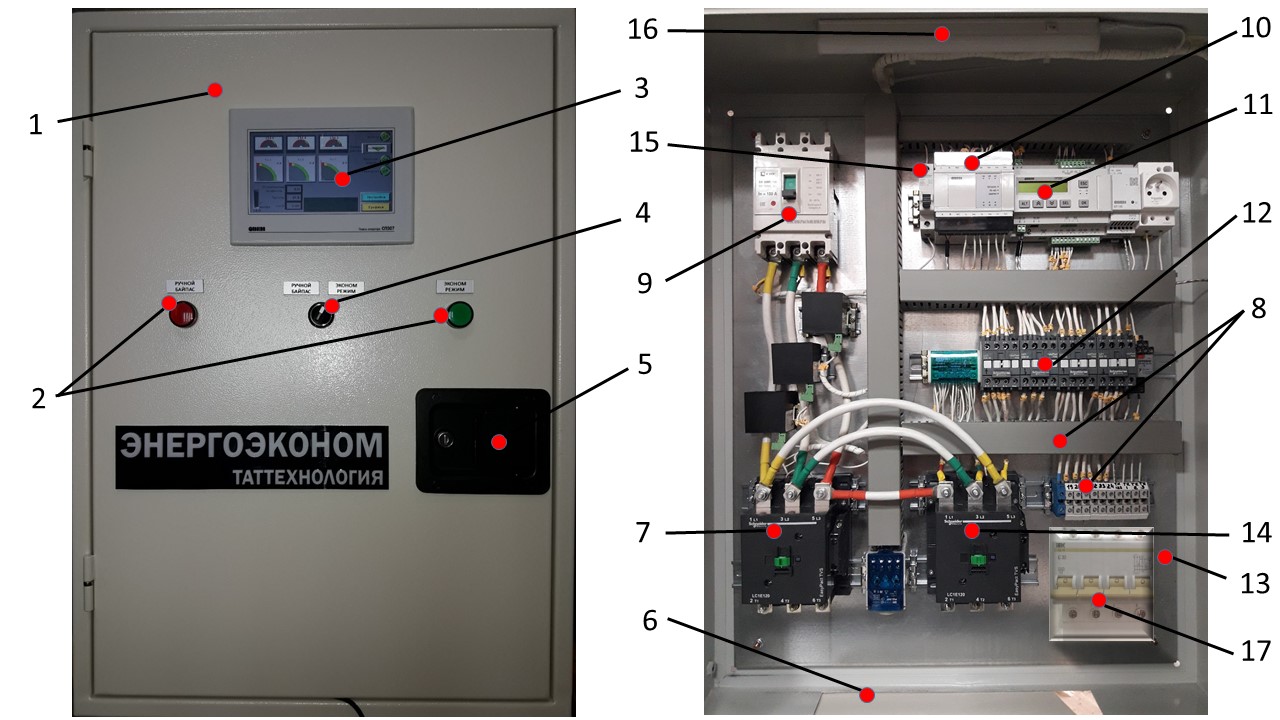

Шкаф управления (рис.1) – навесная металлоконструкция одностороннего обслуживания, состоящая из следующих основных компонентов:

• неразборный металлический щит с дверцей, закрывающейся на замок\защёлку, имеющий отверстия для ввода\вывода кабелей, и уплотнение по периметру, имеющий внешнее полимерное покрытие;
• монтажные панели, устанавливаемые на внутренние стенки щита с аппаратурой и электрокомпонентами.

Рис.1

Компонентный состав:

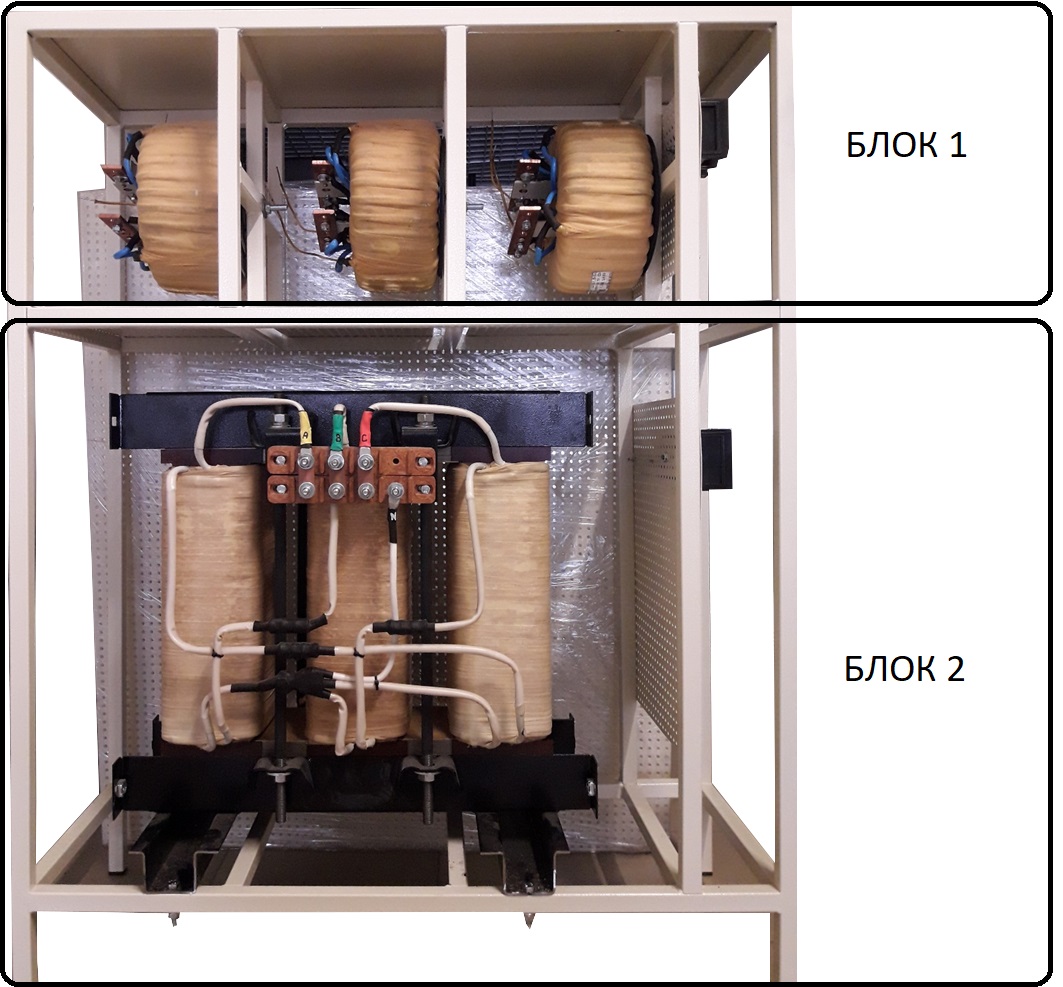

Шкаф силовой (рис.2) конструкция напольного исполнения, состоящая из:

• рамной сварной конструкции и навешанными на неё съёмными внешними панелями (поз.1);

Блок №1. СЭУ (3 шт.), установленные в соответствии с электрической монтажной схемой однофазные многообмоточные тороидальные регулировочные трансформаторы, оснащённые встроенными датчиками контроля температуры поверхности обмоток.

Блок №2. АТСУ, АУКРМ.

Рис.2
