Применение АПК «ЭНЕРГОЭКОНОМ-М1»
АПК «ЭНЕРГОЭКОНОМ-М1» применяется на распределительных сетях переменного тока, напряжением 0,4кВ.
АПК «ЭНЕРГОЭКОНОМ-М1» может эксплуатироваться на любых объектах любой сферы деятельности.
Модели. Функции. Назначение. Рекомендации по применению
НКУ «ЭНЕРГОЭКОНОМ-М1» выпускается в двух моделях:
- УАРН «ЭНЕРГОЭКОНОМ-М1»
- АПК «ЭНЕРГОЭКОНОМ-М1»
Основная функция и назначение АПК «ЭНЕРГОЭКОНОМ-М1» - это автоматическое регулирование действующего напряжения в точках питания объекта, групп электропотребителей путём многоступенчатого пропорционального П-регулирования в соответствии с ГОСТ 32144-2013. Рекомендуется для любых объектов, имеющих значительные колебания напряжения, повышенное и\или пониженное напряжение.
Устройство, элементная база
АПК «ЭНЕРГОЭКОНОМ-М1» состоит из двух шкафов: шкаф управления (далее ШУ, см. рис.1), шкаф силовой Блок№1 (далее ШС, см. рис.2), с установленными в них приборами, аппаратами, электроизделиями, статическими электромагнитными устройствами (далее СЭУ) и всеми выполненными электрическими, механическими соединениями и монтажными элементами.

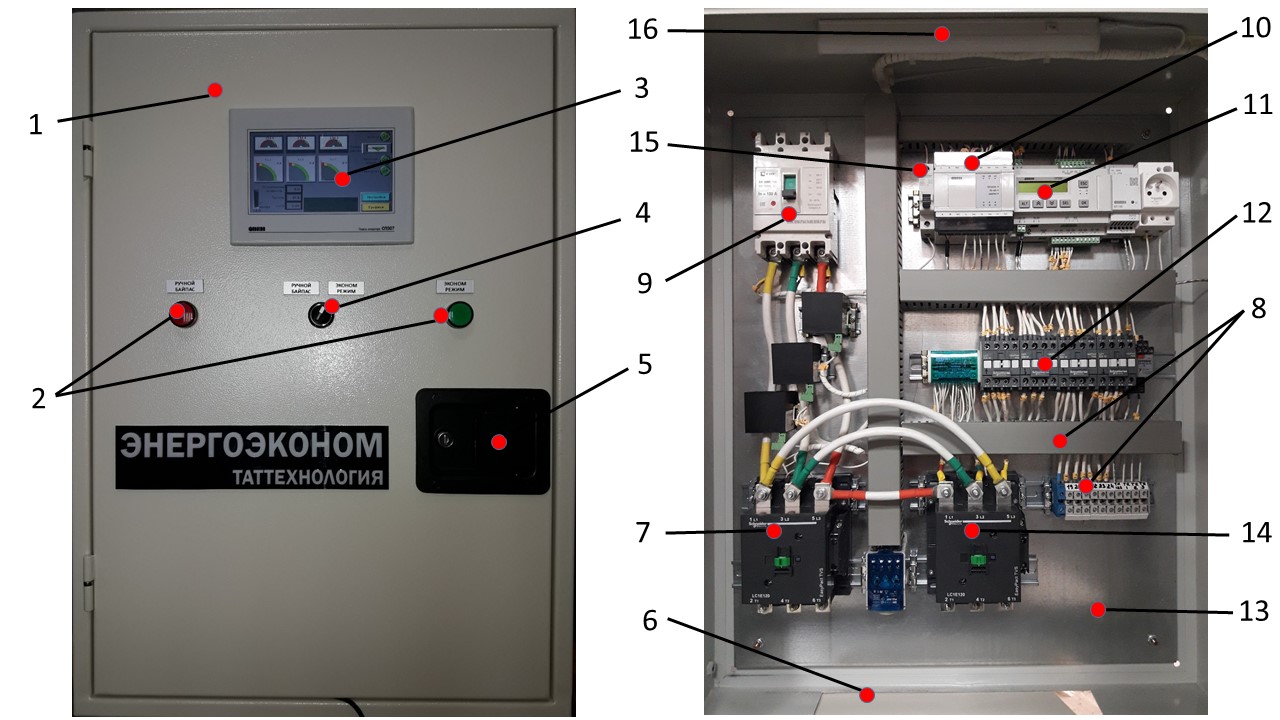

Шкаф управления (рис.1) – навесная металлоконструкция одностороннего обслуживания, состоящая из следующих основных компонентов:
- неразборный металлический щит с дверцей, закрывающейся на замок\защёлку, имеющий отверстия для ввода\вывода кабелей, и уплотнение по периметру, имеющий внешнее полимерное покрытие,
- монтажные панели, устанавливаемые на внутренние стенки щита с аппаратурой и электрокомпонентами.
Рис.1
Компонентный состав:
